Das Robert-Koch-Institut veröffentlicht jeden Freitag neue Zahlen zu akuten Atemwegserkrankungen auf GitHub. Diese stammen aus dem Online-Portal GrippeWeb, wo registrierte Teilnehmer:innen wöchentlich gefragt werden, ob sie denn eine Atemwegserkrankung hatten.

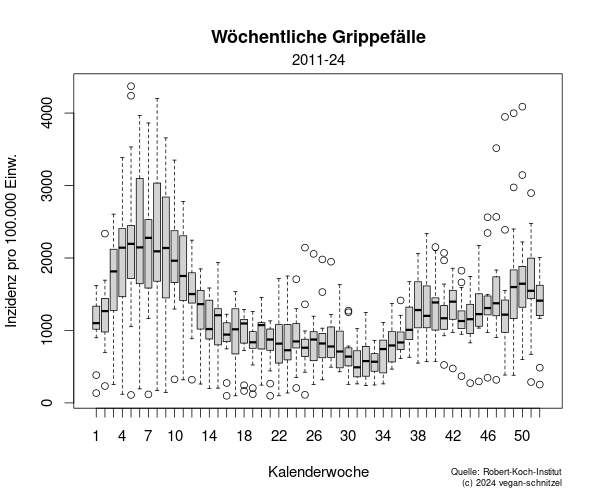

Ein Boxplot liefert die sogenannte Fünf-Punkte-Zusammenfassung. Die Box entspricht dem Interquartilsabstand (IQR) und enthält somit die mittleren 50 % der Daten; der Median wird als durchgehender Strich in der Box dargestellt. Die Whisker enden am letzten Datenpunkt, der sich noch im Bereich von 1,5×IQR befindet. Alles darüber bzw. darunter wird als Ausreißer gekennzeichnet.

In dieser Darstellung ist zu erkennen, dass die Grippewelle im Herbst kontinuierlich eintritt, während eine zweite Welle im neuen Jahr eine deutlich breitere Streuung aufweist, der Median jedoch größer ist. Während letztere Welle in einigen Jahren anscheinend ausbleibt bzw. keine nennenswerte Zahl an Krankheitsfällen verursacht, kann in anderen Jahren die erste Welle sogar überlagert werden!

Diese Abbildung wurde durch eine Übung des Moduls Interdisziplinäre Naturrisikoforschung inspiriert.
